Замена цепи. Метки цепи z22se.
« : 28 Декабрь 2016, 14:52:43 »


Как говорят мудрецы: "Каждый столкнётся с заменой цепей, используя z22 мотор"
 :'(

Для начала, маленький фотоколлаж, чтобы все понимали важность своевременной замены цепей:
Нажмите на +, чтобы увидеть это, предупреждаю, это не для слабонервных, поэтому, если станет плохо, сразу сворачивайте этот список


Извините, вам запрещён просмотр содержимого спойлеров. Зарегистрируйтесь


Я постарался здесь сублимировать многие посты с разных сайтов и свой личный опыт. Сам менял цепи уже несколько раз и долго разбирался в теории и тонкостях, в итоге собрал здесь разные материалы и свои записи.


1 Этап, подготовка

Так как оригинал стоит неоправданно дорого, заказал со штатов (с Amazon) 2 набора цепей, ГРМ и балансирных валов Cloyes (качество оригинала, говорят что Cloyes и поставляет запчасти на завод GM), водяной насос Gates, и гидронатяжитель цепи Ac Delco (как оказалось – зря! Натяжитель с комплекта никакой не тайвань, как писали на форуме, а один в один как германский Ac Delco (оригинал который и ставится на сток) даже обработка одинаковая!
Ставить другие цепи (более дешевые) я не рекоммендую, они тоньше и качество ниже.

Полный комплект замены в идеале выглядит так:
Cloyes 9-4201 s — комплект цепи грм модернизированный с новым нормальным натяжителем
Cloyes 9-4202 s — комплект цепи балансирных валов
13 38 961 (General Motors (90537379) — 2 шт прокладки трубки помпы
20 00 111 прокладка корпуса термостата (при замене помпы)
Gates 43529 водяная помпа (оригинал 93181118)
1542665  прокладка крышки гбц
06 38 199 передний сальник коленвала
06 46 902 прокладка масляного насоса

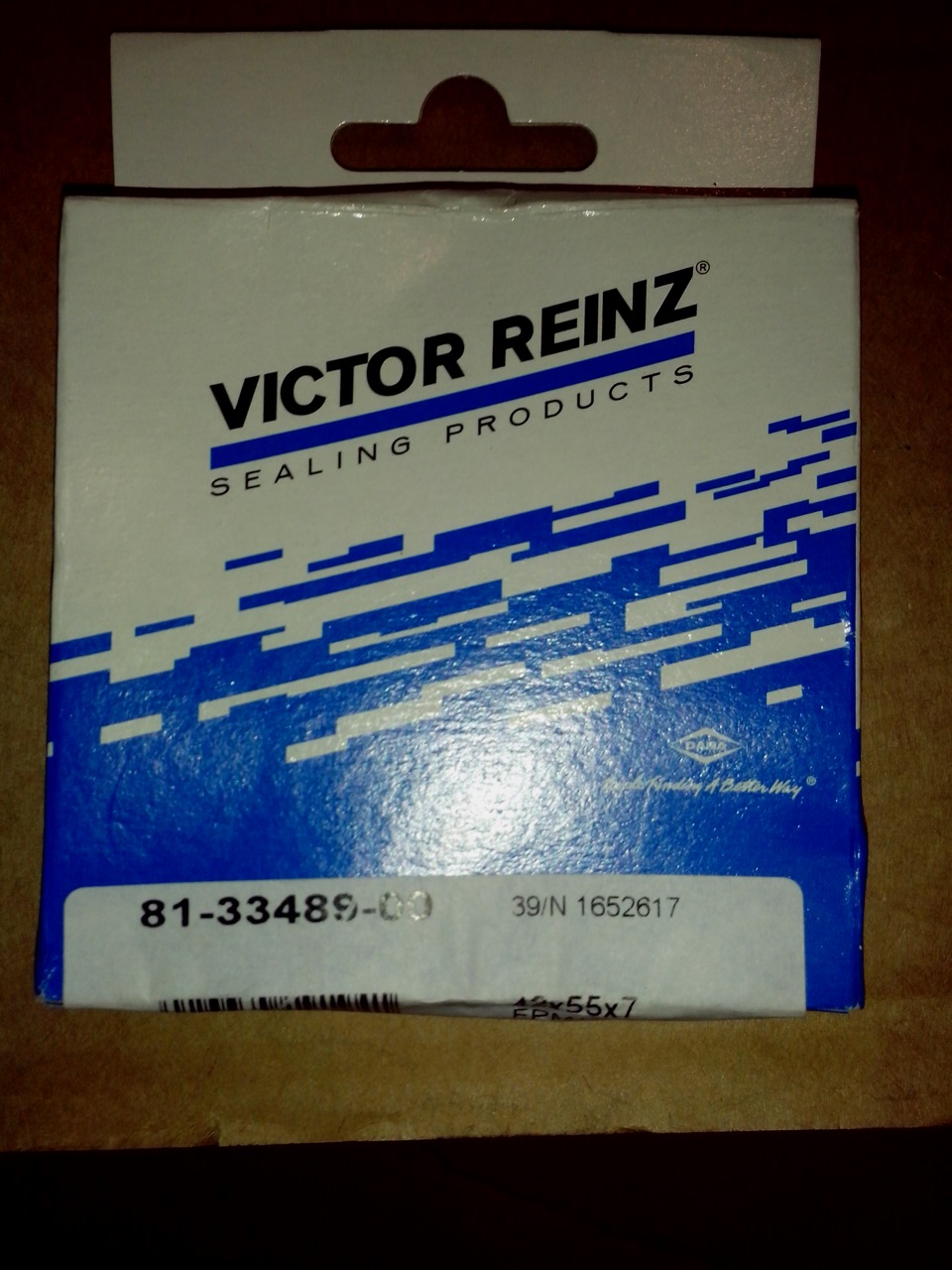

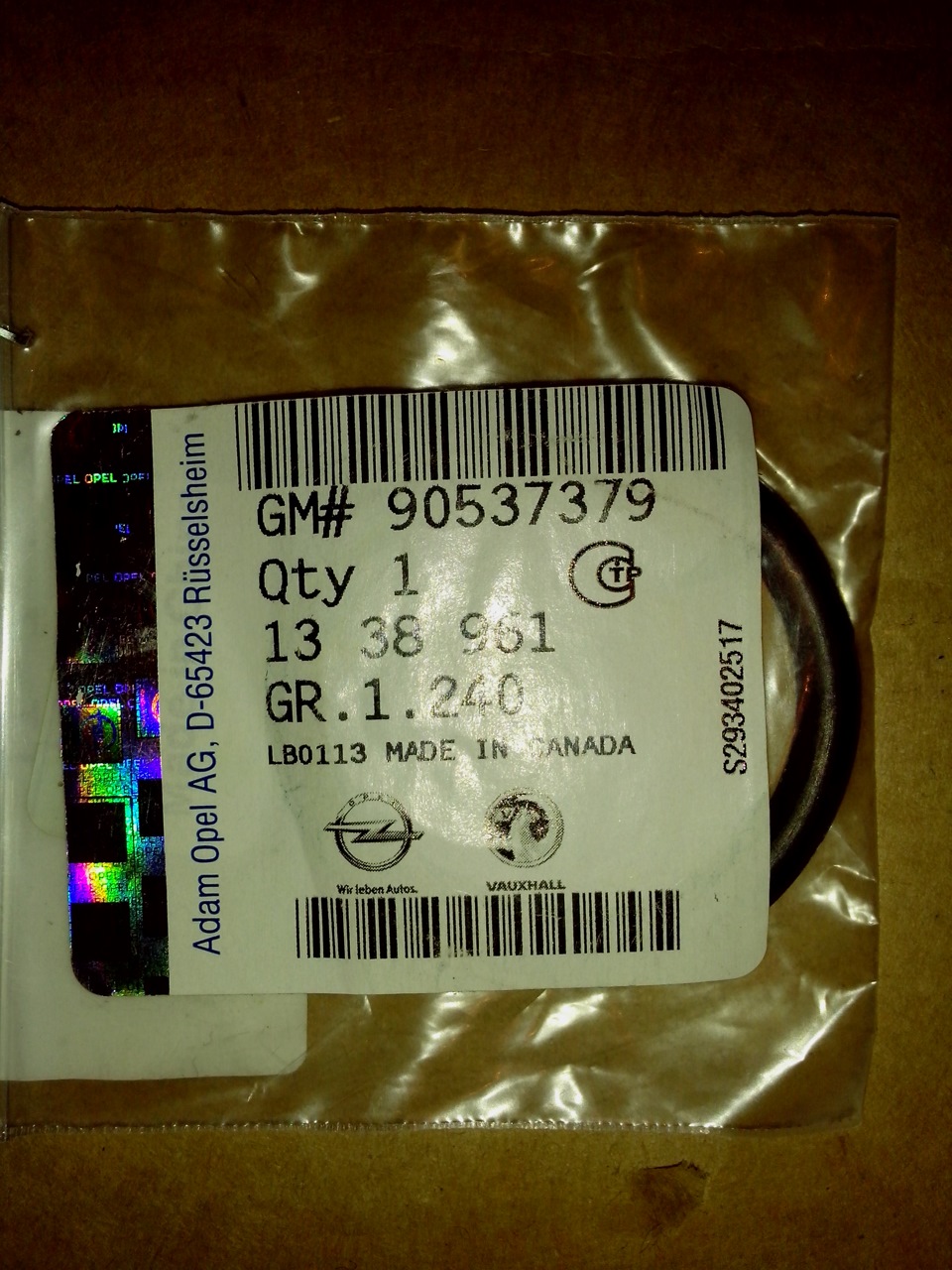

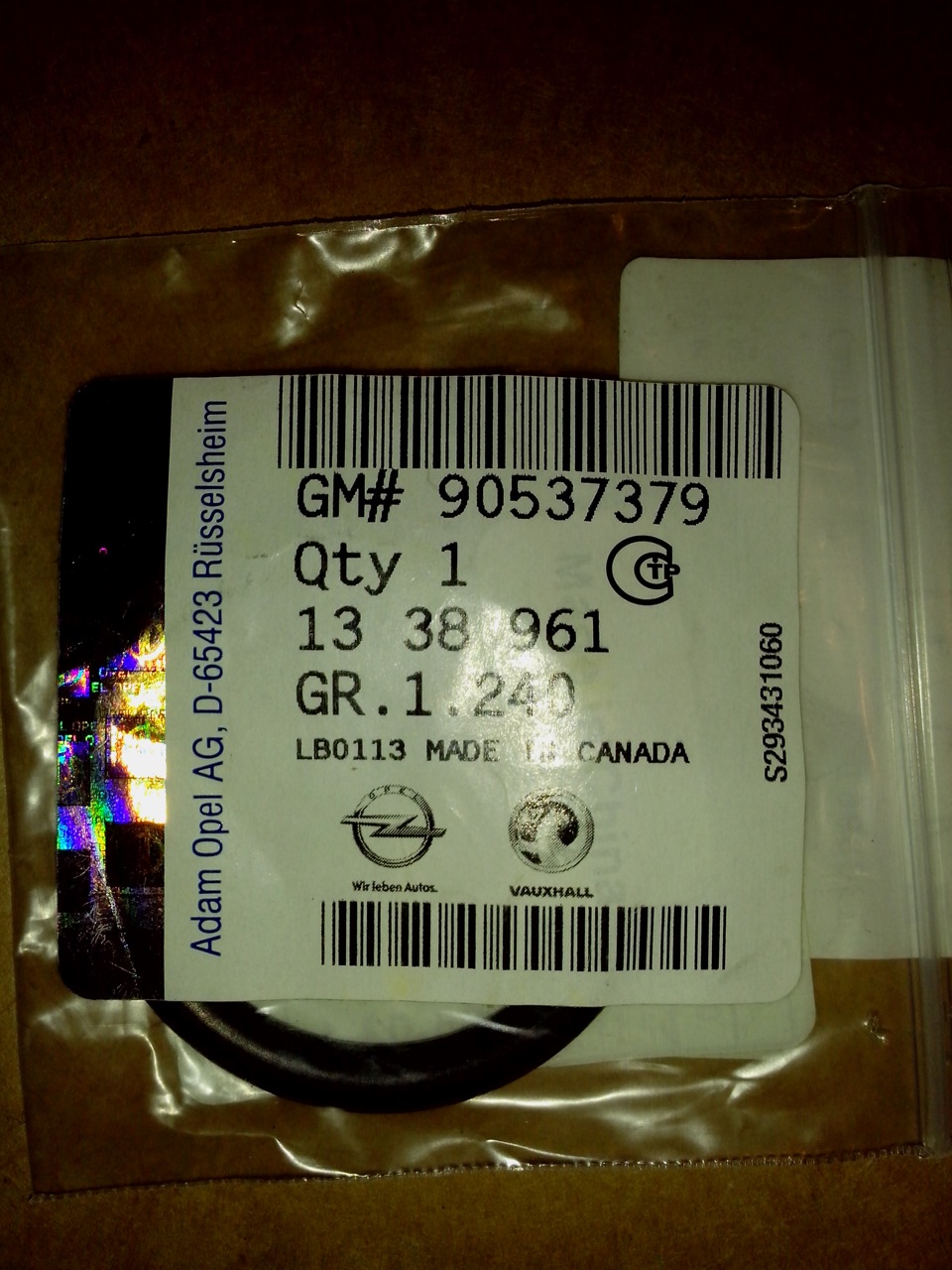

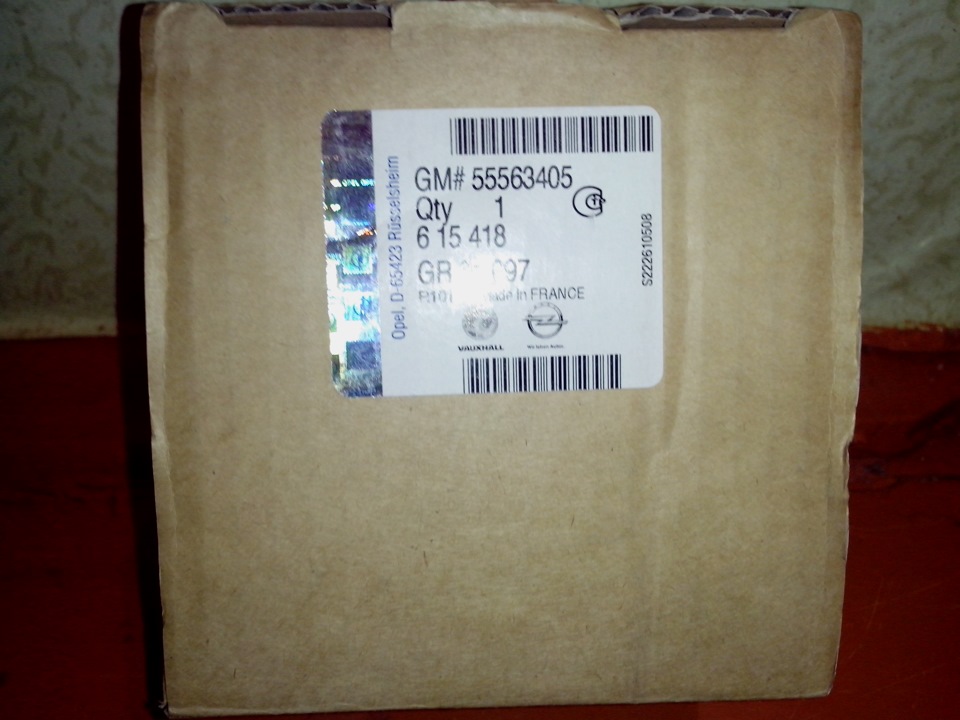

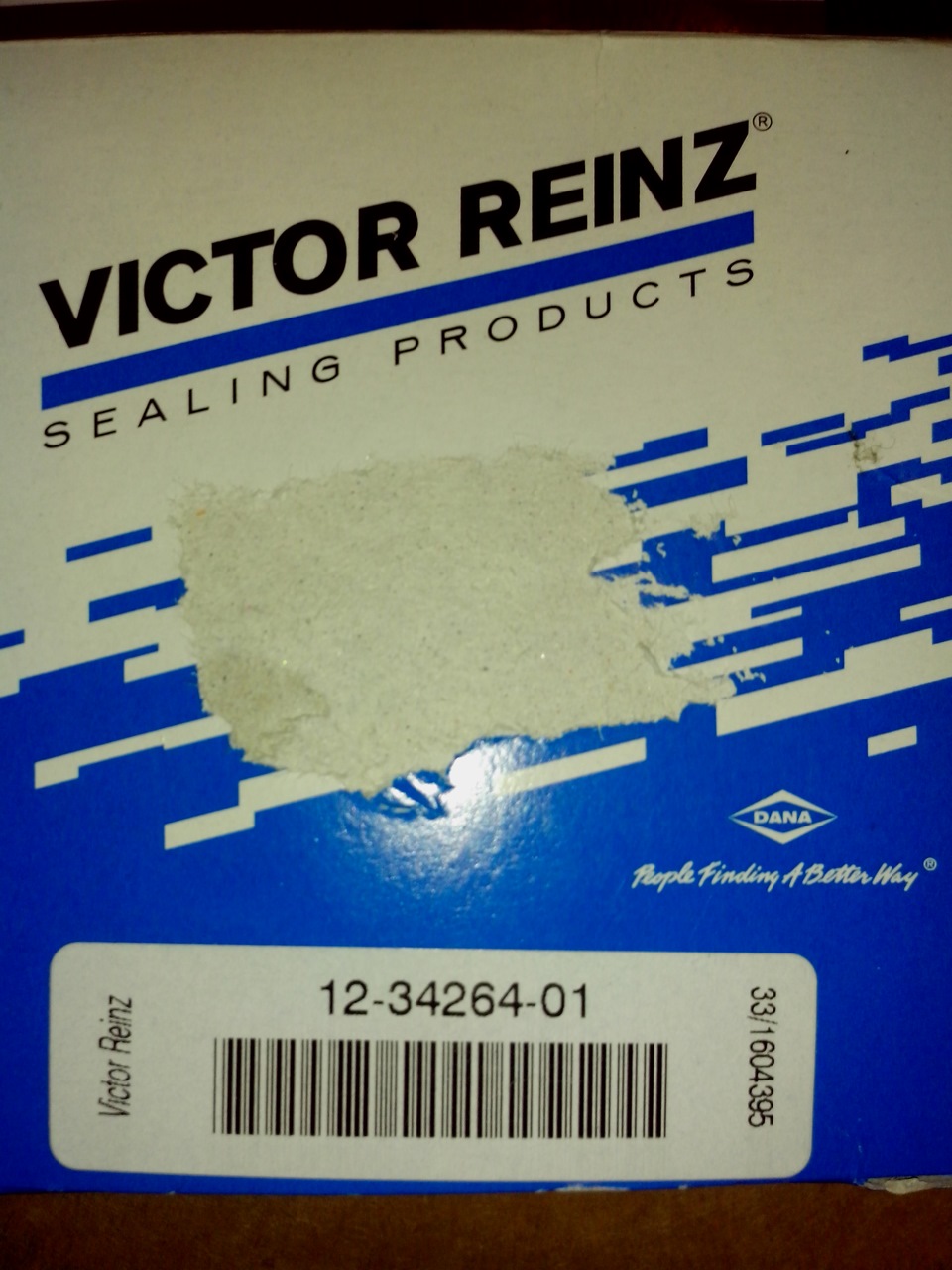

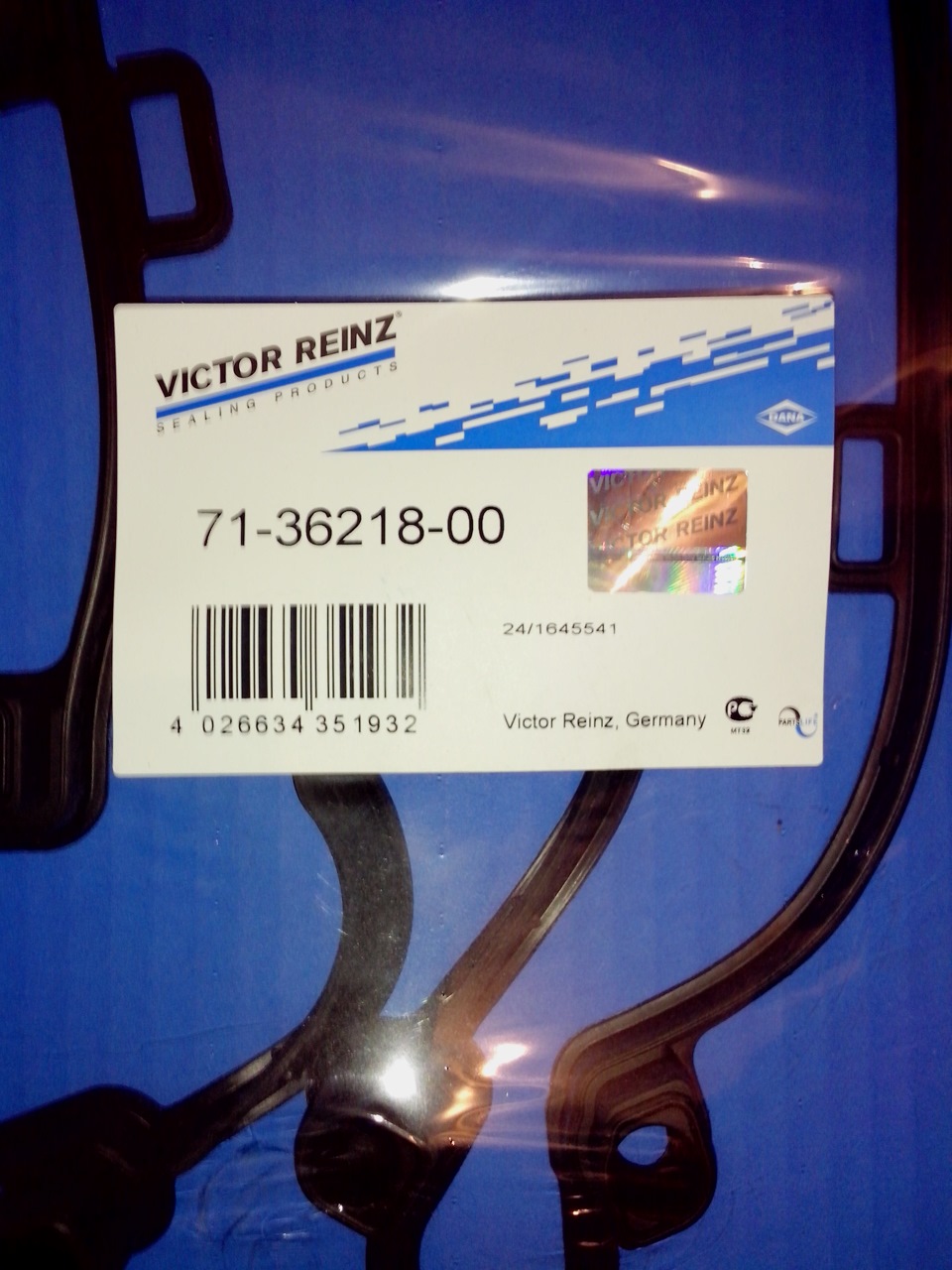

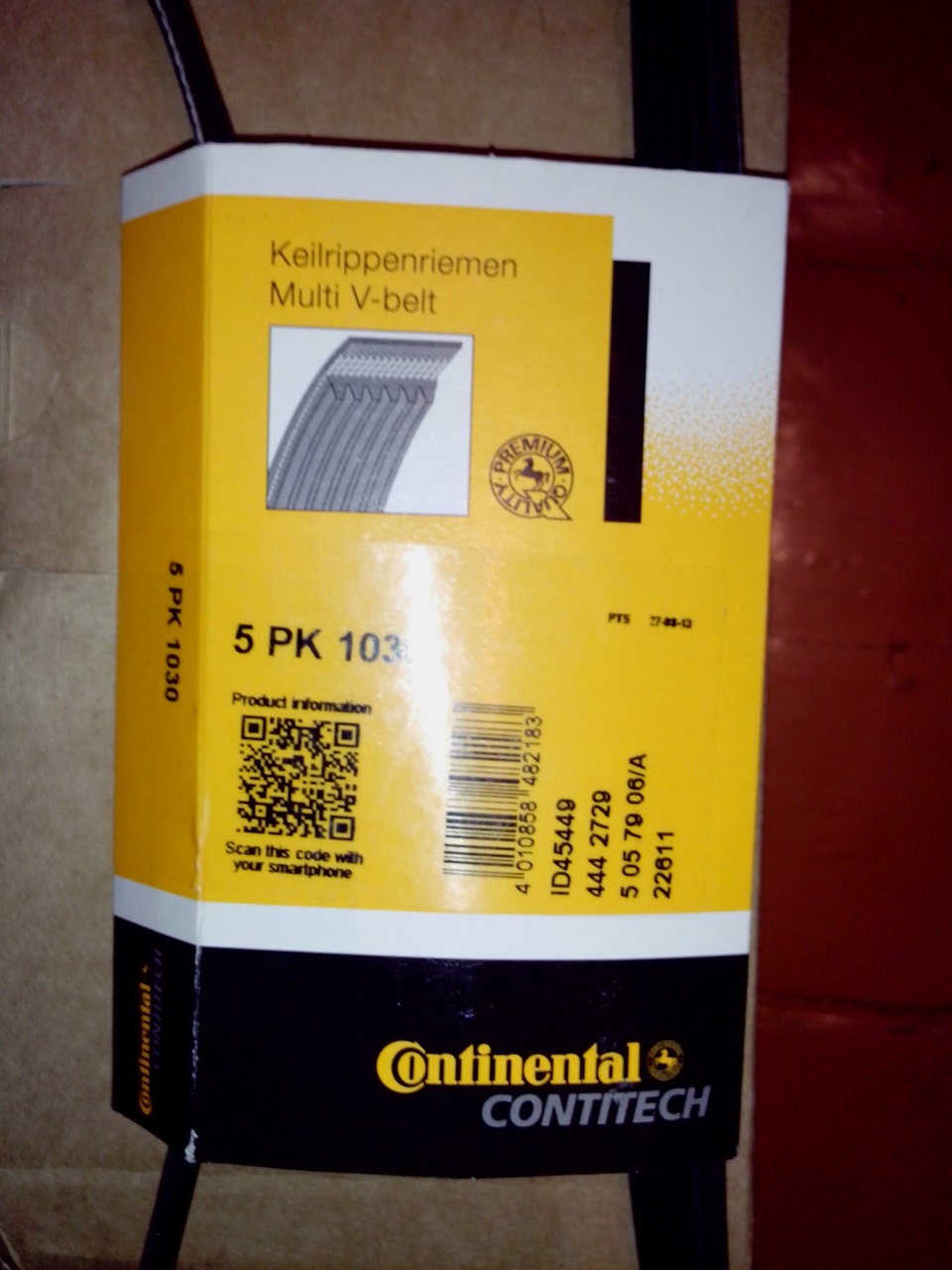

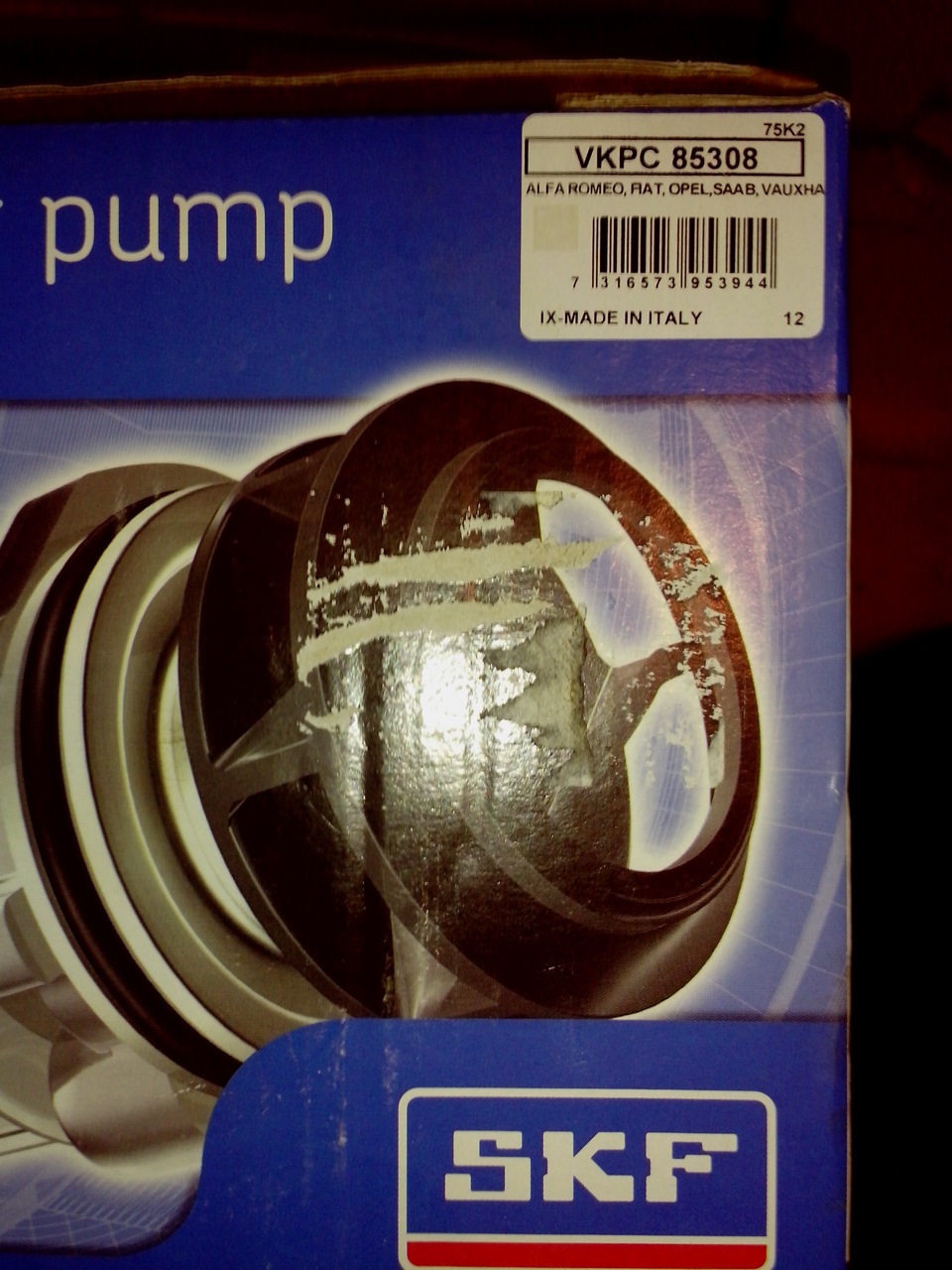

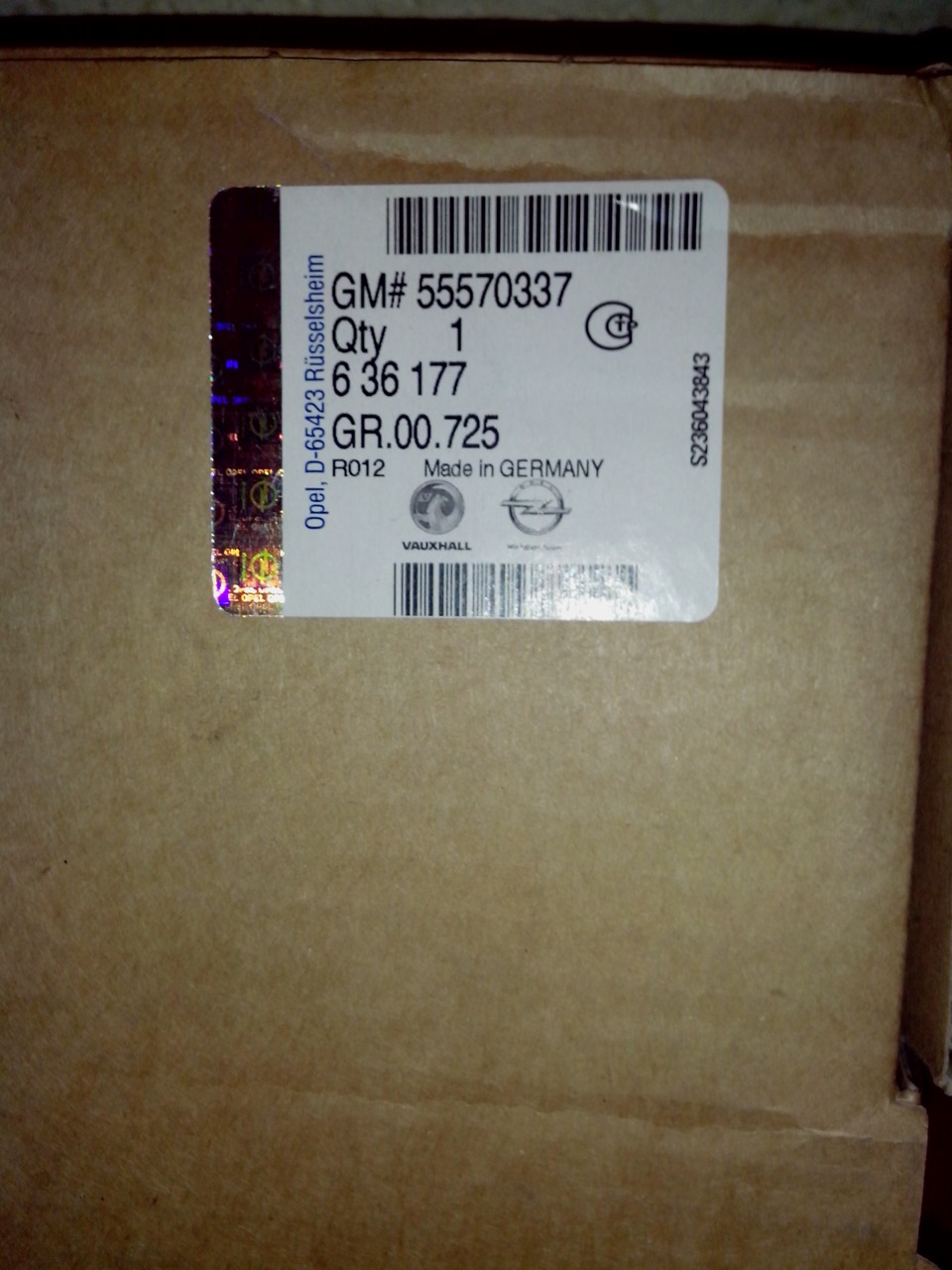

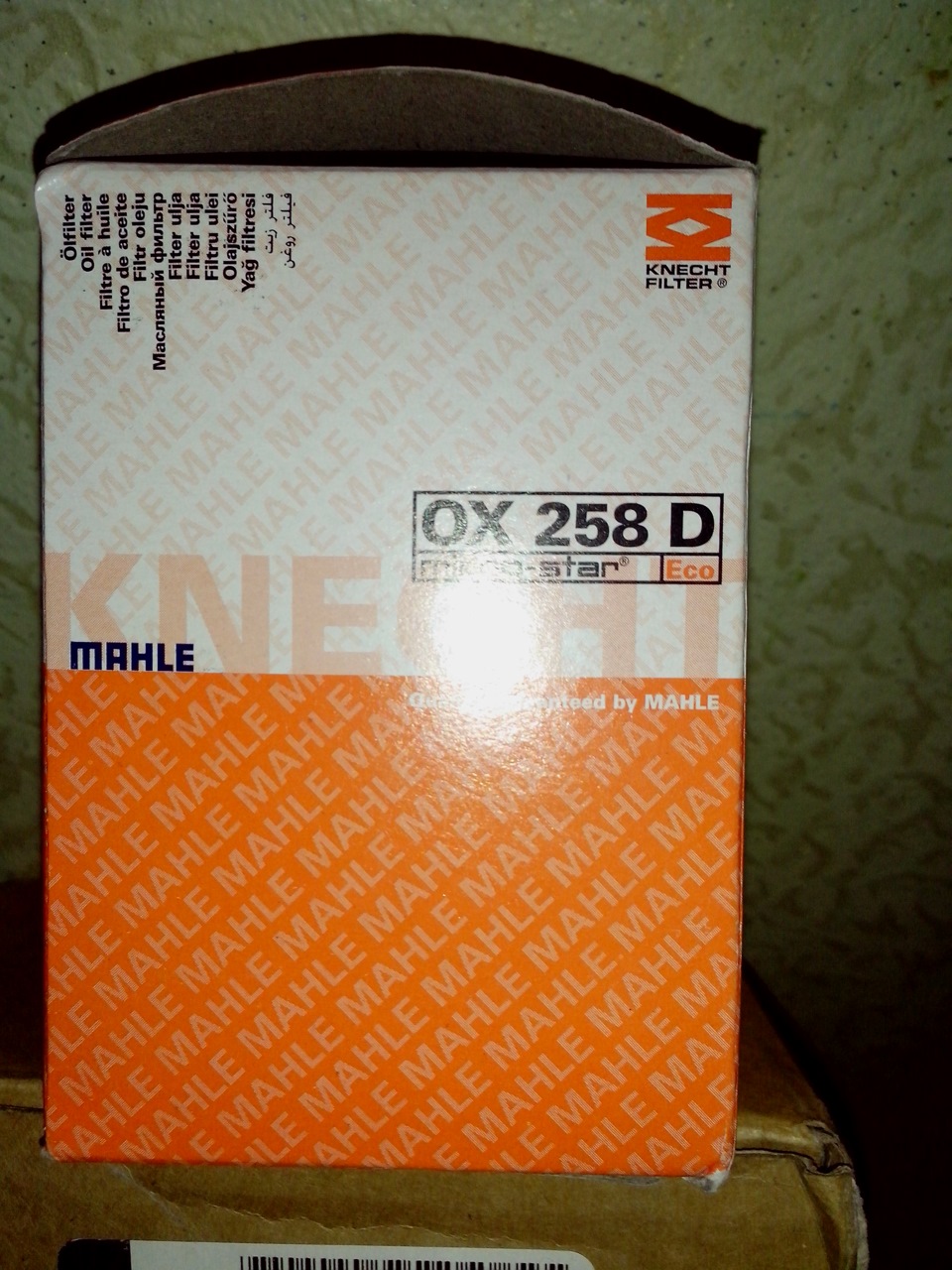

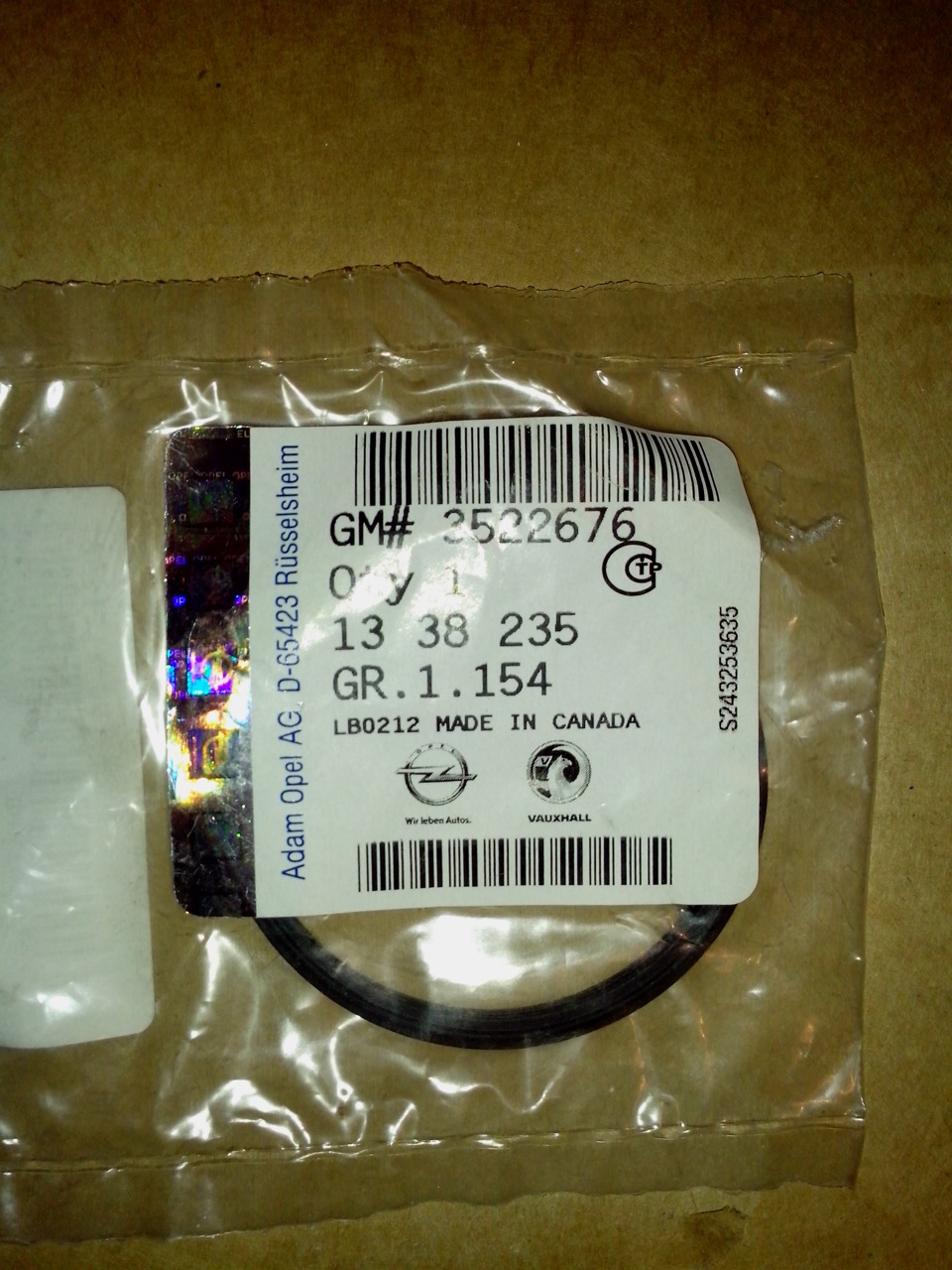

А вот и фото новых запчастей:










2 Этап разборка
В плане инструмента ничего особенного головка на 10 желательно покороче, фиксатор резьбы синий, домкрат, очиститель карбюратора с трубочкой,  головки-7,9,13 , 18, 21, 32. ключ-15 ключ 24, звезда т50, ну и хорошо бы динамометрический ключ.
Для начала снимаем клапанную крышку, правую опору двигателя и боковую крышку цепей:
(крышечку помпы на боковой общей крышке не трогаем, она нужна для смены помпы без снятия цепей)


Пошагово описываю тут:
Извините, вам запрещён просмотр содержимого спойлеров. Зарегистрируйтесь











3 этап сборка


Пошагово описываю в спойлере:
Извините, вам запрещён просмотр содержимого спойлеров. Зарегистрируйтесь



Схема меток:

Выставляем кулачки 4 цилиндра (который ближе к коробке) вот так:

Желательно, чтобы вы и при снятии цепи оставили кулачки в этом положении и больше не крутили особо валы.





Важно промыть старые болты и места, куда они будут вкручиваться из трубочки очистителя карбюратора, сами болты можно еще промыть в бензине. Если этого не сделать или сделать это некачественно, фиксатор резьбы не будет работать и есть риск размолотить мотор.
Выставляем цепь по меткам. не пытайтесь найти такие же цвета звеньев, как на картинках или в описании, они могут не совпадать, тут важно понять, как они расположены. Неправильно нельзя поставить, чтобы метки совпали.

Моменты затяжки:
  • Звезда распредвала: жидкий фиксатор, (95 Нм старые болты) (85Нм +30гр+15гр новые болты)или затяжка "руками от души"
  • малые болты крепления элементов цепи: жидкий фиксатор, 8 Нм или затяжка "силой пальцев рук"
  • шкив коленвала: без фиксатора, (110 Нм старые болты) (100Нм +75гр+15гр новые болты) или затяжка "при помощи трубы". Осторожно не сорвите резьбу!

А теперь маленький лайфхак, как обойтись без специального стопора звезд при сборке:




И напоследок, официальные видео
Видео завода-изготовителя по разборке и сборке мотора.
В них есть снятие и установка цепей наглядно, смотрите с 31.24:




Витя

  • *****
  • 21
  • Дорогу осилит идущий
Re: Замена цепи. Метки цепи
« Ответ #1 : 28 Декабрь 2016, 15:11:08 »
Молодец , в какую цену вышло ?

Юрий А.

  • *****
  • 27
  • Saturn VUE club
Re: Замена цепи. Метки цепи
« Ответ #2 : 28 Декабрь 2016, 17:46:33 »
Akm, а наяжитель основной цепи нормально работает? При запуске звуков посторонних нет? Дело в том, что на травиковском форуме ребята ставили такие комплекты и 3 или 4 меняли на оригинальный. Пишут, что в комплект Cloyse вкладывают тайваньские натяжители, они не работают.

akm

  • *****
  • 23
  • Saturn VUE club
Re: Замена цепи. Метки цепи
« Ответ #3 : 28 Декабрь 2016, 18:02:42 »
По цене где-то 600 долларов это стоит.
По натяжителю: Натяжитель с комплекта никакой не тайвань, как писали на форуме, а один в один как германский Ac Delco (оригинал который и ставится на сток) даже обработка одинаковая!

Юрий А.

  • *****
  • 27
  • Saturn VUE club
По натяжителю - возможно, я не помню, может это было уже лет 5 назад, может сейчас хорошие ставят. А почем цена то такая: Это 600 долларов - это что 36 тыс. что ли получается? :-[

akm

  • *****
  • 23
  • Saturn VUE club
  Ну да, сейчас дорого, я поэтому и пишу что такой комплект в идеале надо брать, что с реальностью часто имеет мало общего.
  В частности я менял не все, да и закупалось это по старому курсу.
  Кстати на новых натяжителях не надо их взводить потом выстреливать как в мануале. Просто проверяем в руке чтоб он пружинил не взведён был и вкручиваем его. Боюсь просто что по новому натяжителю если кто и пишет чего то не хорошее то наверное просто взвели и не смогли нормально выстрелить. На мой взгляд эта процедура нужна для старого натяжителя чтобы он не рассыпался при сборке

akm

  • *****
  • 23
  • Saturn VUE club
Теперь давайте рассмотрим гидронатяжитель основной цепи (большой)

Вот так выглядит старый слева и новый справа:



А теперь новый в разборе:


Основное отличие: новый не разваливается в моторе, когда износ цепи значителен.

akm

  • *****
  • 23
  • Saturn VUE club
Далее рассмотрим старую и модернизированную масляную форсунку (масляный жиклер)




 Старая форсунка отличается от новой наличием тугого клапана (шарик на пружинке). На старой родной форсунке ничего не просвечивает. Входное отверстие. сопло из желтого металла. в сопле светлый желтоватый металлический шарик. Пружинка очень плотно навита. Забивается и перестает пружинить. запорный клапан имеет шток. который при сжатии пружинки упирается в корпус и не дает нормально открыться входному отверстию.




 Новая форсунка внутри вообще ничего не имеет, продувается легко и на просвет через входное отверстие видно свет. На новой форсунке ни металлического сопла ни шарика вообще нет. просто пластик и все, причем входное отверстие большего диаметра.


Форсунку можно модернизировать самостоятельно
 Если хотите модернизировать форсунку, надо просто немного рассверлить входное
отверстие и вытащить оттуда шток с пружинкой! выходные сопла форсунки имеют такой
же диаметр как у новой "модернизированной".





код модернизированной масляной форсунки (масляный жиклер) 06 36 708

Юрий А.

  • *****
  • 27
  • Saturn VUE club
Re: Замена цепи. Метки цепи z22se.
« Ответ #8 : 14 Январь 2017, 20:01:18 »
Всем привет ;) Сегодня заменили мне цепь. По сути, все, как у многих. но есть нюансы:
1. Переднюю опору двигателя можно не снимать вообще - это завод требует только для того, чтобы под опору засунуть часть прокладки пер. крышки - нахрена - я не понял. В общем бы просто кусачками отрезали старую прокладку и на новой эту полоску металла, ничего не герметизирующего тоже аккуратно срезали. Даже если эта полоска от старой прокладки останется под кронштейном двигателя - так толщина прокладок (старой и новой) одинакова. Просто сама прокладка ставится на 2 штифта (кроме болтов), так что никуда она не уедет при установке. Ну мы то опору снимали, но я пишу для тех, кто еще будет делать эту работу - можно без снятия опоры - и крышка передняя снимается и ставится без проблем.
2. Рекомендация при замене цепей разобрать (оценить состояние) масляный насос и - обязательно - разобрать и промыть редукционный клапан - он на передней крышке спереди прилеплен. Естесственно отмыть все отложения америкосовские ;D
3. Сравнивал цепи ГРМ - родную (Cloyse - пробег 220 тыс.км на ней) и новую - BGA - старая цепь максимум на 3мм длиннее - еще бы походила, но уж раз полезли, к тому же при разборке выяснилось, что правый башмак разнесло цепью на 4 куска :-[ - так что вовремя снимали - эти куски конечно ничего там не заклинят, но указывают на плохую работу натяжителя цепи ГРМ. И еще - на зубьях всех 3х звездочек визуально виден односторонний износ - куда цепь дергает. Поэтому меняли в общем то вовремя.
4. В целях экономии цепь балансиров и ее башмаки не меняли - заменили только ее натяжитель на новый (AcDelco) и сняли и промыли башмаки. Но тут выяснился один важный момент - хоть туда никто и никогда не лазал до меня (цепи стояли родные с завода) - но метка на звезде на левом балансире "ушла" на один зуб. Страшного ничего, но подумав, предполагаю, что это произошло год назад, когда меняли помпу без снятия передней крышки. Хотя уже тогда мы использовали ликотовскую фирменную приспособу для замены помпы, а все равно. Так что надо аккуратней с заменой помпы через лючок. Тем более снять переднюю крышку - дело получаса, заодно и состояние башмаков и цепей можно проверить.
Ну в общем как то так.

akm

  • *****
  • 23
  • Saturn VUE club
Re: Замена цепи. Метки цепи z22se.
« Ответ #9 : 16 Январь 2017, 12:27:59 »
Фото разломанного башмака не делал?

Юрий А.

  • *****
  • 27
  • Saturn VUE club
Re: Замена цепи. Метки цепи z22se.
« Ответ #10 : 16 Январь 2017, 13:12:57 »
Загрузил фотки снятых деталей на радикал. На зубъях всех трех шестеренок виден небольшой односторонний износ. На поршне натяжителя - царапины от использования раньше "хорошего" масла :D Правый башмак - на 4 части. Но не забываем, что авто 3 последних года ездит на АКПП, до этого всю свою прошлую жизнь - на вариаторе, поэтому нагрузка на цепь (рывки) намного меньше, чем на механике, поэтому и износ не столь значительный, как на МКПП. Вот  фото:




















велес

  • *****
  • 18
  • Moderator VUE club
Re: Замена цепи. Метки цепи z22se.
« Ответ #11 : 16 Январь 2017, 18:02:37 »
Cloyes имеет в комплекте болты для крепления башмаков,так ,что разницы в цене нет сопоставляя с BGA.

Юрий А.

  • *****
  • 27
  • Saturn VUE club
Re: Замена цепи. Метки цепи z22se.
« Ответ #12 : 16 Январь 2017, 20:21:44 »
У меня все болты на герметик прекрасно встали ;) Да и что им будет, когда они затянуты?

Юрий А.

  • *****
  • 27
  • Saturn VUE club
Re: Замена цепи. Метки цепи z22se.
« Ответ #13 : 17 Январь 2017, 11:42:26 »
Ну да -нет разницы. Один только комплект цепи ГРМ Cloyes стоит в экзисте более 12 тыщ.+ где-то до 2500 натяжитель малой цепи+прокладка передней крышки. А мне все это обошлось где-то в 11 тыщ. с небольшим суммарно. Нет разницы? Посмотри сам: BGA  TC0250FK+ AC Delco 12649233+прокладка GM 24435052 и посчитай :P

велес

  • *****
  • 18
  • Moderator VUE club
Re: Замена цепи. Метки цепи z22se.
« Ответ #14 : 17 Январь 2017, 14:17:35 »

Юрий А.

  • *****
  • 27
  • Saturn VUE club
Re: Замена цепи. Метки цепи z22se.
« Ответ #15 : 17 Январь 2017, 17:28:18 »
Ну... за неделю до нового года заказывать из Владимира в Питер? Не привезли бы, да и не факт, что цена вышла бы та же, что у них на сайте - они ведь не обновляют цены по 2 раза в сутки ;D А мне все приехало через exist за 4 дня, еще до НГ. Опять же пересылка из Владимира в Питер тоже не бесплатная... Так что ???

Витя

  • *****
  • 21
  • Дорогу осилит идущий
Re: Замена цепи. Метки цепи z22se.
« Ответ #16 : 17 Январь 2017, 18:54:31 »
Юра , что ты залип на этот экзист. В питере полно интернет-магазинов с доставкой 1-2 дня ,

Юрий А.

  • *****
  • 27
  • Saturn VUE club
Re: Замена цепи. Метки цепи z22se.
« Ответ #17 : 17 Январь 2017, 19:08:55 »
Витя, на то есть 3 причины:
1. Я заказывал за неделю до НГ и хотел получить и поставить на праздниках.
2. Я прекрасно знаю правдивость обещаний магазинов о сроках доставки...
3. Я сам работаю в экзисте (только не на продаже з/ч, а в другой немного теме) ;D

велес

  • *****
  • 18
  • Moderator VUE club
Re: Замена цепи. Метки цепи z22se.
« Ответ #18 : 08 Апрель 2017, 17:52:12 »
Комплект ГРМ фирмы Dello № 013006360177A.Комплект балансировочных валов и цепи фирмы Dello №013006150418А . Всё для нашего Z22SE (L61) по бюджетной цене.

akm

  • *****
  • 23
  • Saturn VUE club
Re: Замена цепи. Метки цепи z22se.
« Ответ #19 : 02 Июль 2017, 01:36:57 »
2. Рекомендация при замене цепей разобрать (оценить состояние) масляный насос и - обязательно - разобрать и промыть редукционный клапан - он на передней крышке спереди прилеплен. Естественно отмыть все отложения

Юра, опиши пожалуйста это поподробнее, особенно про насос.

Юрий А.

  • *****
  • 27
  • Saturn VUE club
Re: Замена цепи. Метки цепи z22se.
« Ответ #20 : 02 Июль 2017, 13:50:57 »
Даже не знаю откуда я эту рекомендацию откопал - в офиц. документах сост. насоса оценивается только для его замены, если давление низкое. Я ошибся. Насколько помню, мы при замене цепи не вынимали редукц. клапан.

akm

  • *****
  • 23
  • Saturn VUE club
Re: Замена цепи. Метки цепи z22se.
« Ответ #21 : 03 Июль 2017, 12:14:05 »
Я подчистил лишнее в недавних сообщениях, навел порядок.
Когда я менял цепи, то тоже ни клапан ни насос не вскрывал

Nitrong

  • *
  • 0
  • Saturn VUE club
Re: Замена цепи. Метки цепи z22se.
« Ответ #22 : 03 Октябрь 2021, 18:02:06 »
Уважаемые, подскажите так какой натяжитель ГРМ брать?

Nitrong

  • *
  • 0
  • Saturn VUE club
Re: Замена цепи. Метки цепи z22se.
« Ответ #23 : 03 Октябрь 2021, 18:07:56 »
INA/LUK есть такой, честно сомневаюсь в  ней

велес

  • *****
  • 18
  • Moderator VUE club
Re: Замена цепи. Метки цепи z22se.
« Ответ #24 : 04 Октябрь 2021, 09:09:33 »
Уважаемые, подскажите так какой натяжитель ГРМ брать?
12608580 AC Delco или Cloyes.А почему меняешь только этот элемент,а не полностью ГРМ. https://www.drom.ru/images/?attach_id=59991
