Регулировочный узел рулевой рейки Saturn VUE: фото и размеры пружины и шайбы

[SMA]

Разбирал архив клуба и нашёл серию фотографий регулировочного узла нашей рейки. Выкладываю отдельно, потому что в большой теме по переборке они потерялись бы, а вопрос всплывает регулярно: при стуке в рейке первым делом лезут именно сюда, и первое, обо что спотыкаются, – нет размеров. Ни пружины, ни шайбы в каталогах по нашей машине не найти.

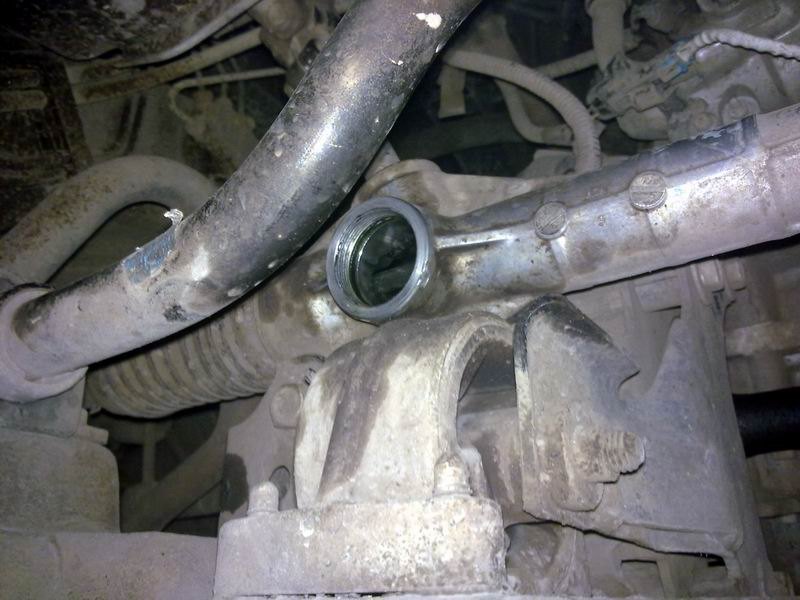

Где узел находится

Снизу, на корпусе рейки. Подлезть можно с ямы или подъёмника:



Из чего состоит

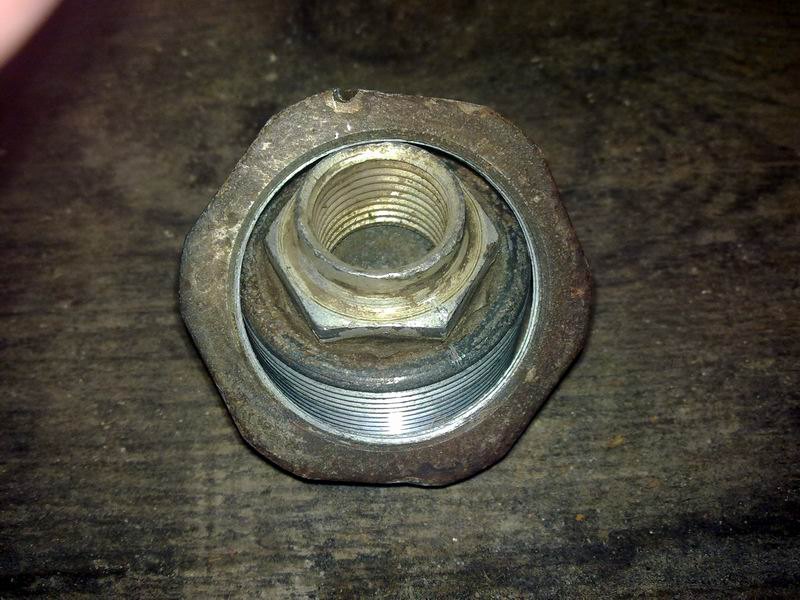

Контргайка и под ней регулировочная гайка:

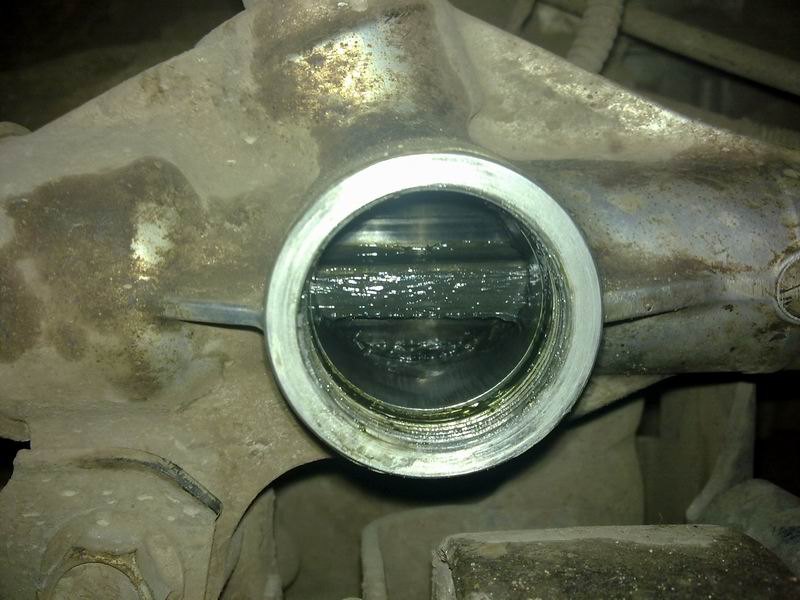

Тот же узел, вид в отверстие:

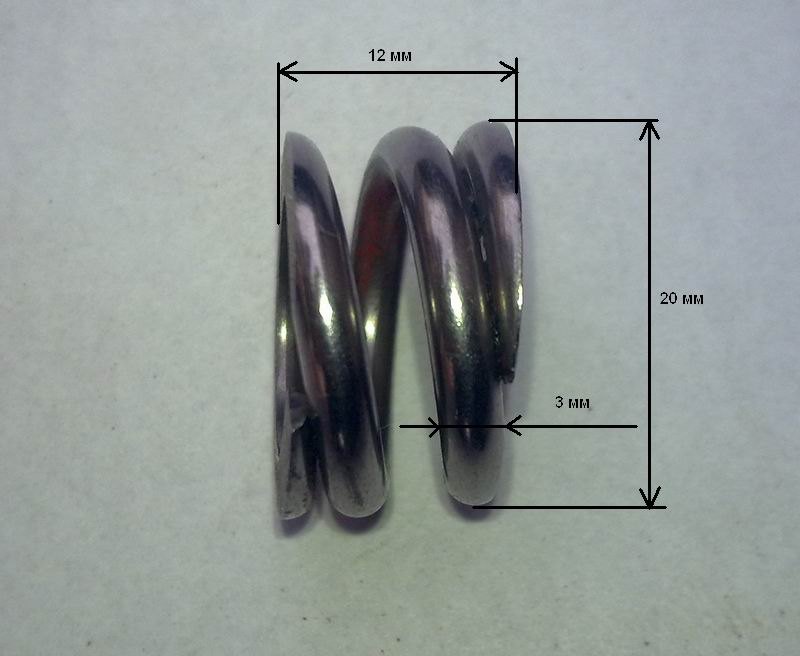

Размеры пружины

Вот ради чего всё и выкладывается. Пружина: наружный диаметр 12 мм, длина 20 мм, пруток 3 мм.

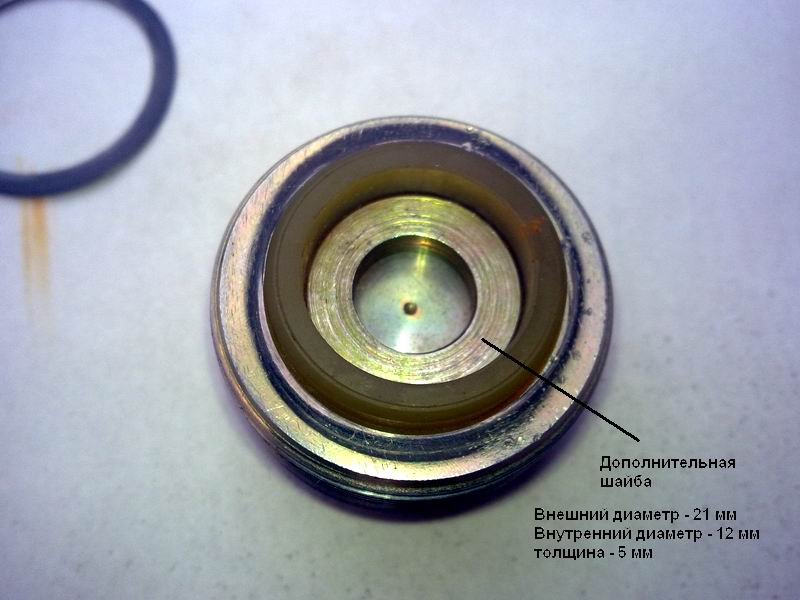

Размеры дополнительной шайбы

Наружный диаметр 21 мм, внутренний 12 мм, толщина 5 мм.



Чего делать не надо

Перетягивать. Руль после этого станет тугим и перестанет сам возвращаться в ноль, а ползун и втулка начнут изнашиваться быстрее, чем стучали до ремонта. Затягивать надо до исчезновения стука, не дальше, и обязательно проверить руль на вывешенных колёсах, прежде чем собирать всё обратно.

Детали узла и рейки целиком

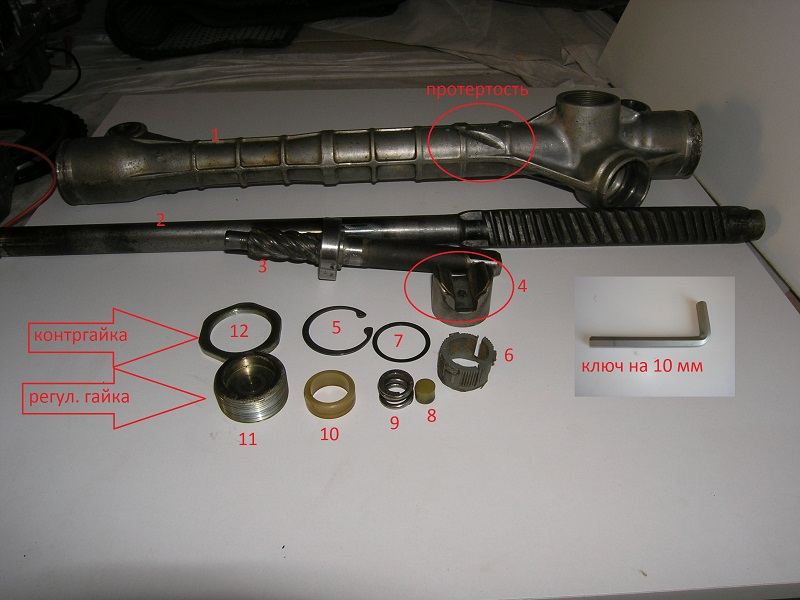

Рейка в разборе, детали пронумерованы: контргайка, регулировочная гайка, пружина, шайба и остальное. Отдельно отмечены шестигранный ключ на 10 мм и место протёртости на корпусе рейки:

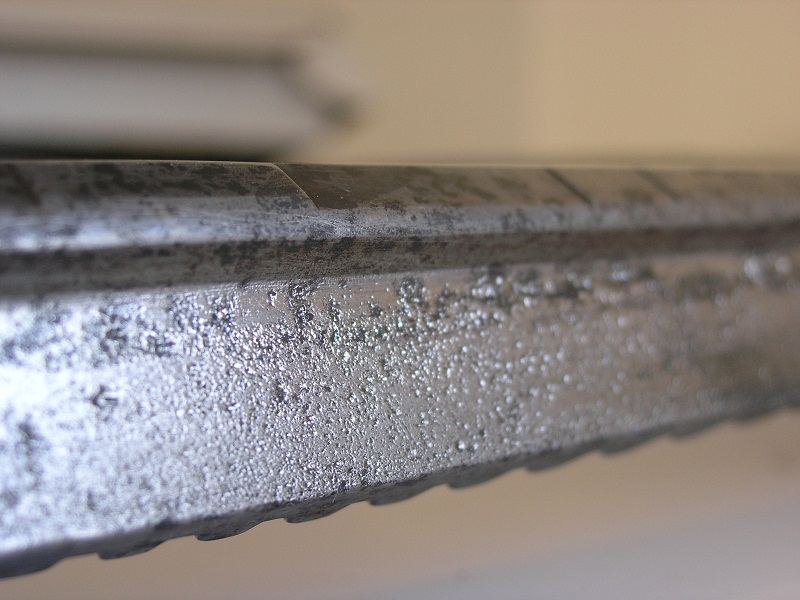

А так выглядит шток рейки с коррозией на рабочей поверхности:



Полная переборка рейки, со снятием, сальниками, подшипником и втулкой, разобрана здесь: Переборка рулевой рейки Saturn VUE своими руками. Если кто-то помнит, откуда эти фотографии и чей это ремонт, – напишите, подпишем авторство.
